TRANSMETTEURS DE TEMPÉRATURE CONFIGURABLE

HD 788TR1, HD 786TR1, HD 988TR1 et HD 988TR2 sont des transmetteurs 4÷20 mA à microprocesseur configurables pour capteurs de température au Platine Pt100. Ils convertissent les variations de température relevées par n’importe quel capteur Pt100 standard (100Ω à 0°C) en signal linéaire de courant a deux fils dans le gamme 4÷20 mA.

La linéarisation par technique digitale permet d’obtenir une excellente précision et stabilité. L’usager peut programmer la sortie 4÷20 mA (ou 20÷4 mA) dans n’import quel gamme de température allant de -200…+650°C, l’étendue minimum étant de 25°C; la reprogrammation se réalise simplement au moyen d’un touche, donc il n’est pas nécessaire de procéder avec pontets, potentiomètres, software, et cetera. Un led signale les situations d’alarme (température hors du gamme programmé, capteur cassé ou court circuit) et aide l’usager pendant la programmation. Dans les modéles HD788TR1-I et HD988TR1-I, la sortie 4÷20mA est separée galvaniquement de l’entrée Pt100. Les transmetteurs sont de plus protégés contre les inversions de polarité.

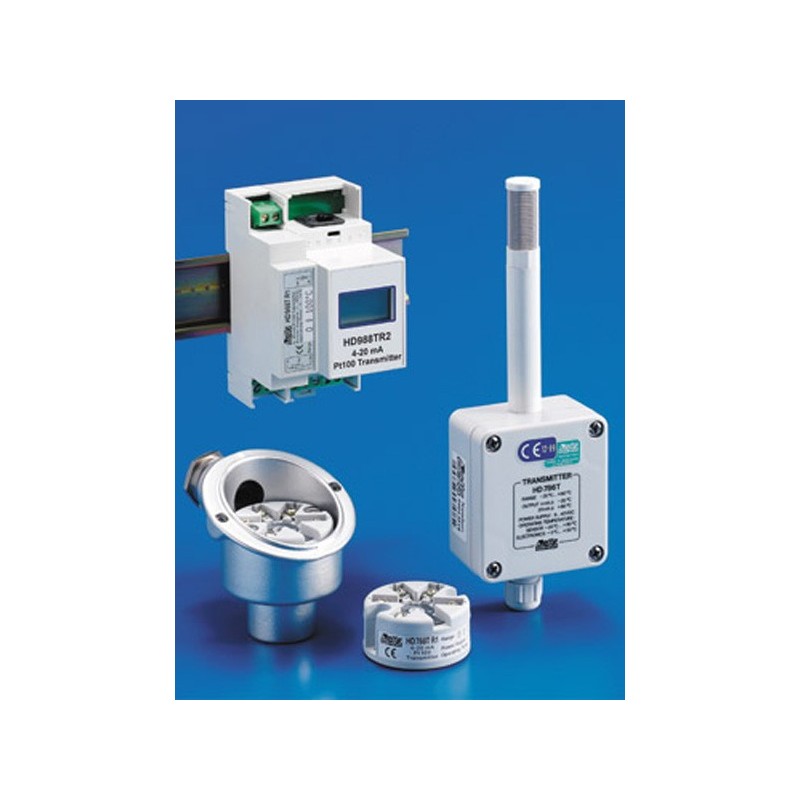

Le HD 788TR1 a été fabriqué pour être placé dans la tête de la sonde DIN B, tandis que le HD 988TR1 et HD 988TR2 sont fournis en boîtiers avec branchement à barre DIN de 35 mm. Outre la sortie 4÷20 mA l’HD 988TR2 est muni d’un écran 31/2 digit (hauteur 10 mm) pour l’affichage de la température mesurée. L’HD 786TR1 est indiqué pour l’installation sur murs.
