TRANSMETTEURS DE TEMPERATURE ACTIFS ET PASSIFS POUR PANNEAU SOLAIRE

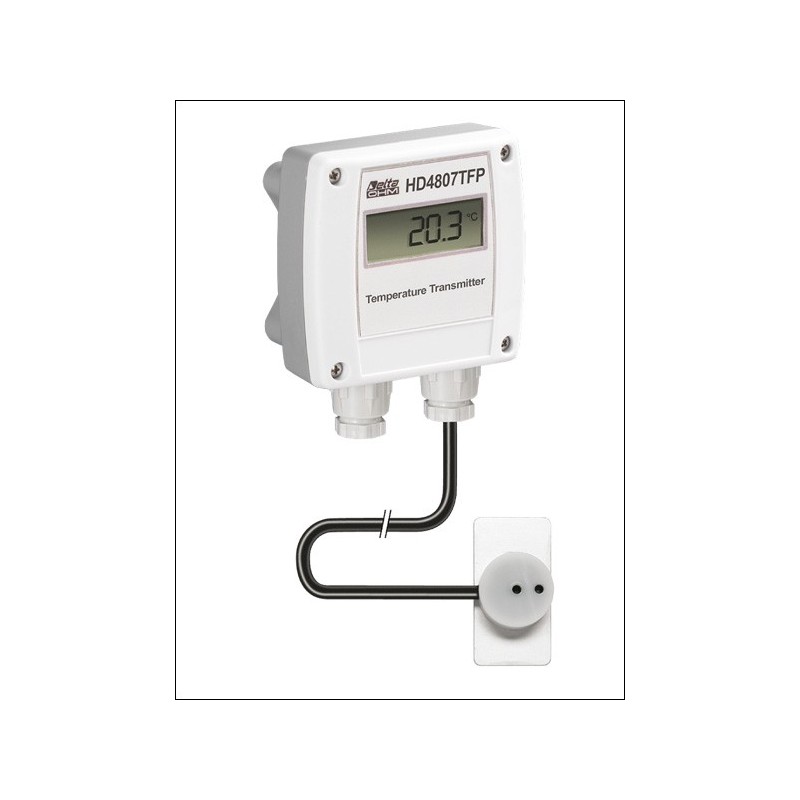

Transmetteurs actifs (HD48…) ou passifs (HD49…) de température avec sonde de température à contact pour panneau solaire avec 5 ou 10m de câble, capteur Pt100 1/3 DIN à couche mince.

HD48…est disponible avec sortie analogique active 4…20mA ou 0…10V, ou seulement avec sortie RS485 MODBUS-RTU. HD49… est disponible avec sortie analogique passive 4..20mA. Les versions avec sortie analogiques fournit un signal approprié pour être transmis à un écran à distance, à un enregistreur ou au PLC. Les version avec sortie RS485 sont appropriés pour la connexion à un PC ou à un PLC. Plage de température de la sonde: -40…+85°C. Aussi disponible avec écran LCD (option L). Température de fonctionnement de l’électronique : -5°C…+60°C. Alimentation 18…40 Vdc ou 24 Vac pour les modèles HD48…, 12…40 Vdc pour les modèles HD49… Sur demande, HD48…peut être fourni avec alimentation 90…240 Vac mais seulement dans un conteneur de 80x120mm, hauteur 56mm, sans écran.

Connexions électriques Série HD48… avec sortie analogique Alimenter l’instrument comme indiqué ci-dessous dans les schémas de connexion, les bornes d’alimentation sont indiquées avec + Vcc et GND. Le signal de sortie est pris entre les bornes Ta et AGND pour les transmetteur de la série HD4807T… et HD48V07T…
