Transmetteurs de pression relative

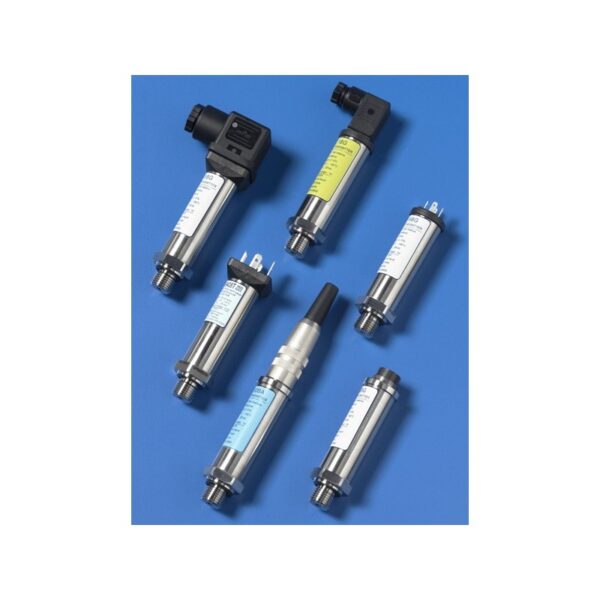

Le HD3604T… et le HD36V4T… sont des transmetteurs de pression à microprocesseur dont la sortie est respectivement courant (4…20mA) ou tension (0…5V, 1…5V ou 0…10V). Le capteur, de type piézorésistif, est isolé, et permet des mesures de pression de gaz et liquides sur une vaste gamme de température.

La pression mesurée est relative par rapport à l’atmosphère, les différents modèles couvrent les échelles de 6 à 600 bar.

Le récipient en acier inox de diam. 20mm comprend le capteur et le matériel électronique: pour le brancher à l’installation sous pression, il y a un raccord fileté de ¼” BSP avec bague de fixation hexagonale de 22mm.

Pour les branchements électriques, deux solutions différentes sont prévues:

• un connecteur mâle DIN 43650A,

• un connecteur mâle DIN 43650C,

Les connecteurs sont dotés de prise mobile femelle avec passe-câble à trois ou quatre pôles (en fonction des modèles).

Tous les transmetteurs sont étalonnés en usine sur trois points. L’emploi d’un circuit à microprocesseur permet de mémoriser la courbe de réponse du capteur et de corriger toute forme éventuellement non linéaire.

L’utilisateur n’a pas d’étalonnages à faire.
