TRANSMETTEUR MODULAIRE DE TEMPÉRATURE

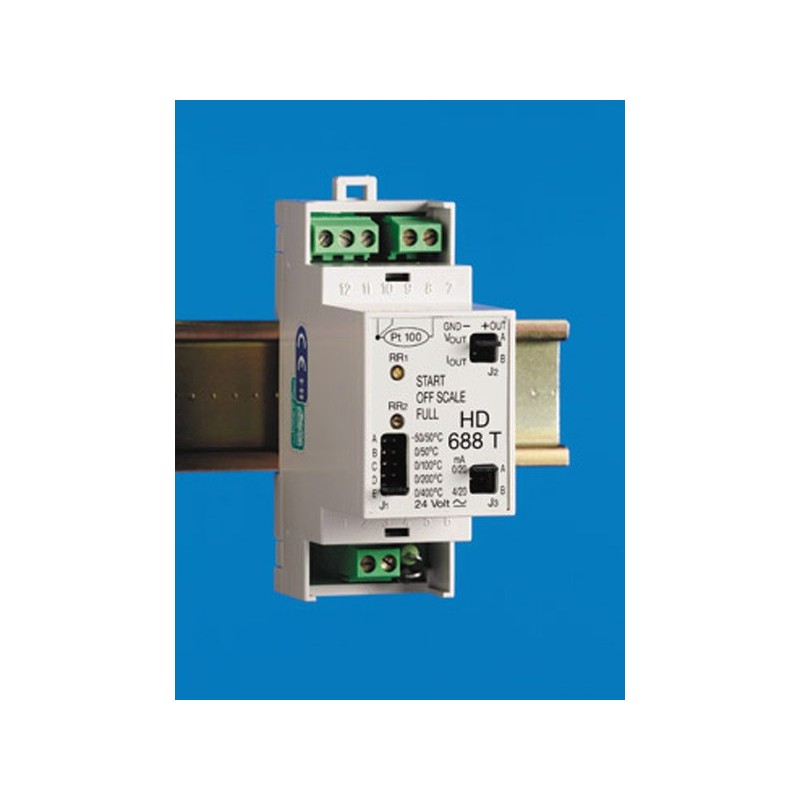

Le transmetteur HD 688T est construit dans un boîtier à 2 modules DIN pour guide asymétrique 35 mm. Le module convertit le signal provenant d’une Pt100 en un signal analogique qui peut être choisi par l’intermédiaire d’un pontet parmi 0÷20 mA, 4÷20 mA, 0÷10V. Le signal est séparé galvaniquement entre l’entrée, la sortie et l’alimentation. L’isolation à 3 voies du module permet d’éviter des parasites en présence de plusieurs circuits de mesure.

Le transmetteur HD 688T est composé de la façon suivante:

– étage d’entrée comprenant la linéarisation des courbes et la compensation de la résistance du câble de la ligne (3 fils) de la Pt100, conversion de la tension en fréquence

– étage de sortie universelle par l’intermédiaire d’un pontet, conversion de la fré- quence en tension

– étage d’alimentation.

La configuration de l’étendue de mesure ou du signal de sortie peut être modifiée à tout moment, et la caractéristique à noter est que toute variation ne comporte pas la nécessité de devoir étalonner à nouveau le transmetteur.

CARACTÉRISTIQUES:

ENTRÉE: CONFIGURATION:

Signal d’entrée: Pt100 (IEC 751)

Plage de mesure: -50…+50°C / 0…+50°C / 0…+100°C 0…+200°C / 0…+400°C

Courant de mesure:

SORTIE: 1 mA

Signaux de sortie: 0÷10Vdc 0÷20 mA 4÷20 mA

Charge maximum: 5 mA 500Ω

Impédance de sortie: 0,1Ω, 1MΩ, 1MΩ
