SIMULATEUR Pt100

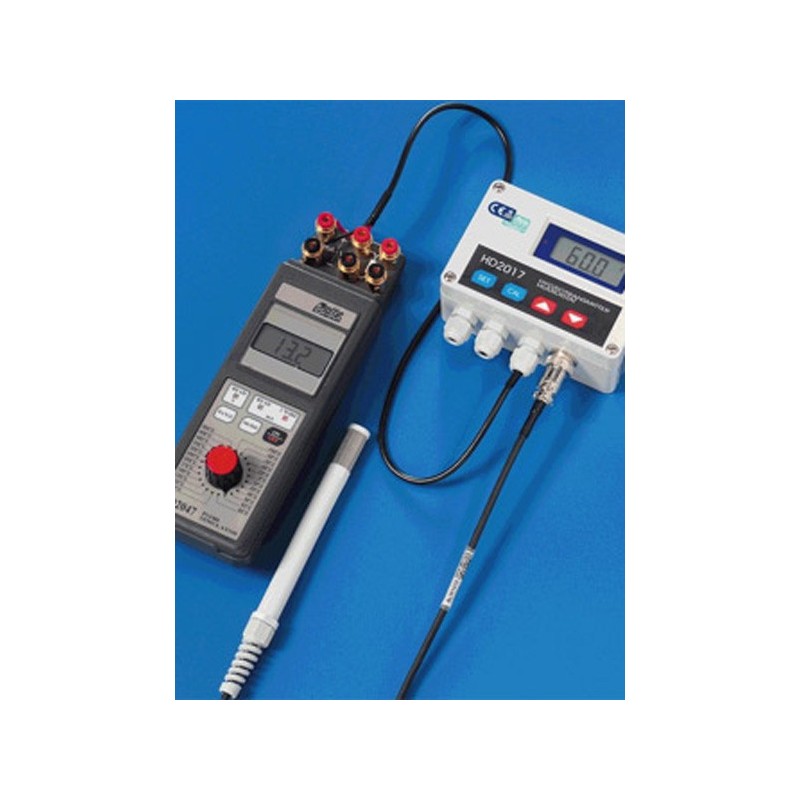

HD 2047 est un instrument portable spécialement conçu pour l’étalonnage et le calibrage d’instruments avec entrée de type Pt100 (100Ω à 0°C) et sorties en tension ou courant tels que, par exemple, des transmetteurs actifs et passifs de température, des enregistreurs, des vérificateurs, des systèmes d’acquisition des données, etc.

HD 2047 simule 24 valeurs fixes d’un capteur Pt100 dans la plage -100°C à +500°C avec raccordement à 2, 3 ou 4 fils. La sélection de la valeur à simuler a lieu grâce à un commutateur rotatif situé en face avant de l’instrument. Quel que soit le mode de fonctionnement choisi, la sortie Pt100 est toujours active.

HD 2047 est à même de mesurer avec précision les sorties en tension ou courant de n’importe quel transmetteur relié à son entrée: la tension continue dans la plage -20V…+20V, le courant continu dans la plage 0…22mA. Enfin, il est en mesure de calibrer et vérifier le bon fonctionnement d’un transmetteur passif en simulant l’entrée de température Pt100, d’alimenter le transmetteur et de mesurer en même temps le courant qui circule dans ce dernier: le tout sans besoin d’alimentations externes auxiliaires.

L’instrument est doté de trois touches:

ON/OFF permet d’allumer et d’éteindre l’instrument. Au moment de sa mise en fonction, HD 2047 se prédispose en mesure de tension.

MODE permet de sélectionner de manière cyclique le type de fonctionnement; en appuyant successivement sur la touche, on active dans l’ordre:

1. mesure de tension;

2. mesure de courant;

3. mesure de courant avec alimentation de la boucle 4…20mA.

RANGE en mesure de tension ou courant permet de sélectionner l’échelle de mesure et la résolution la plus adéquate pour la mesure en cours: -1.999…+1.999, -19.99…+19.99 et -199.9…+199.9.

HD 2047 est protégé intérieurement contre toute erreur de raccordement de la part de l’utilisateur: il est toutefois conseillé de ne pas dépasser les limites de tension et courant appliqué qui sont indiquées dans les spécifications. Le symbole de la pile s’allume sur l’afficheur pour signaler que les piles sont épuisées et qu’elles doivent être remplacées
