INDICATEUR DE REGULATEUR CONFIGURABLE

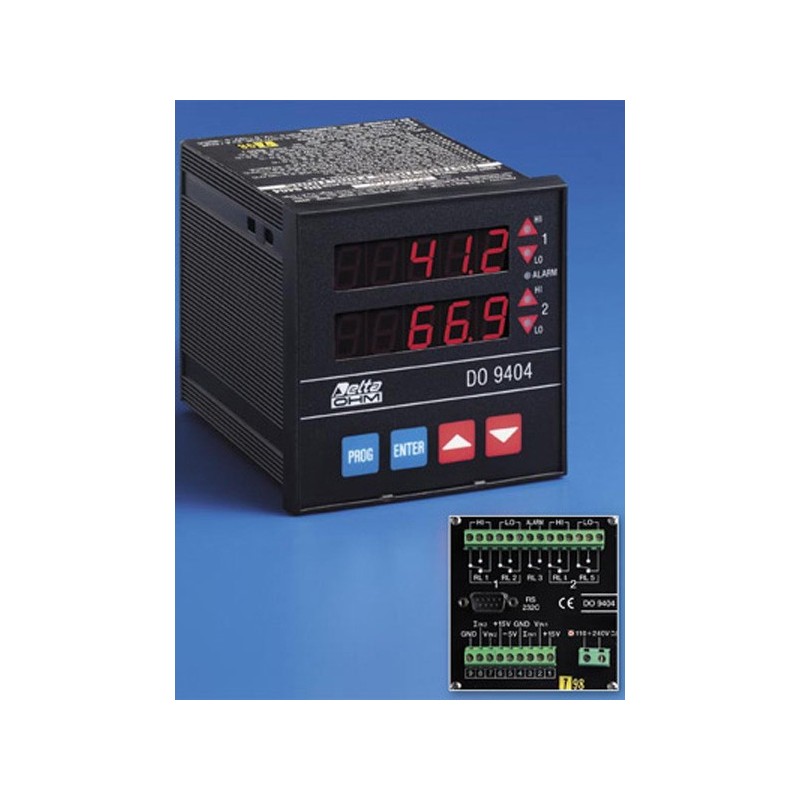

Le double indicateur régulateur DO 9404 est un instrument pour armoire de commande à écran 96×96 et à microprocesseur.

Les seuils et les alarmes peuvent être programmés et configurés par l’utilisateur.

Il accepte dans les deux canaux d’entrée des signaux provenant de deux transmetteurs distincts ou d’un double transmetteur. Les transmetteurs peuvent être à deux fils, passifs, ou 3 fils, actifs, aussi bien sous tension 0÷1 V, 0÷5 V, 0÷10 V qu’en courant de 0÷20 mA, 4÷20 mA. On a toujours la possibilité de configurer l’instrument, et on n’a pas besoin de cartes supplémentaires pour cela. Le choix des configurations des signaux d’entrée se fait au moyen du clavier placé sur le devant de l’instrument.

Le DO 9404 a une sortie séquentielle RS232C, la vitesse de transmission est configurable à partir du clavier, la commande est bidirectionnelle, le connecteur de sortie est un SUB D à 9 pôles femelle.

Applications

Application typique: le DO 9404 sert à visualiser et régler des signaux provenant
de transmetteurs à 2 fils, passifs, ou à 3 fils, actifs, de n’importe quelle grandeur
physique: température, humidité, pression, vitesse, niveau, etc. pour les secteurs
industriels et de l’automatisation les plus divers.

Données Technique :

– Signal de consigne (set point) configurable de -9999 à +19999
– Indication par LED rouges de 1/2 pouce
– Borne séparée à chaque canal pour entrée de la tension 0÷10 V et entrée du
courant 0÷20 mA, 4÷20 mA
– Sur la barrette à bornes on peut disposer d’une alimentation auxiliaire de:
5 VD.C. max 10 mA et +15 VD.C. non stabilisée max 44 A pour l’éventuelle
alimentation de transmetteurs passifs à 2 fils
– Précision de l’instrument ±0,1% Lecture ± 1 chiffre
– Résolution convertisseur A/C: 0,05 mV/chiffre, 1μA/chiffre
– Fonctions: Deux relais avec contact d’échange isolé HI, LO pour le canal 1:
RL1, RL2
Deux relais avec contact d’échange isolé HI, LO pour le canal 2:
RL4, RL5
Un relais pour toutes les alarmes à maximum et à minimum:
RL3 Contacts relais 3A/230 VC.A. résistifs.
– Température de travail de l’instrument: (composantes électroniques) de -5°C
à 50 °C
– Alimentation: 12÷24 ±10% Vac/Vdc.
