CONVERTISSEUR MODULAIRE DE SIGNAUX

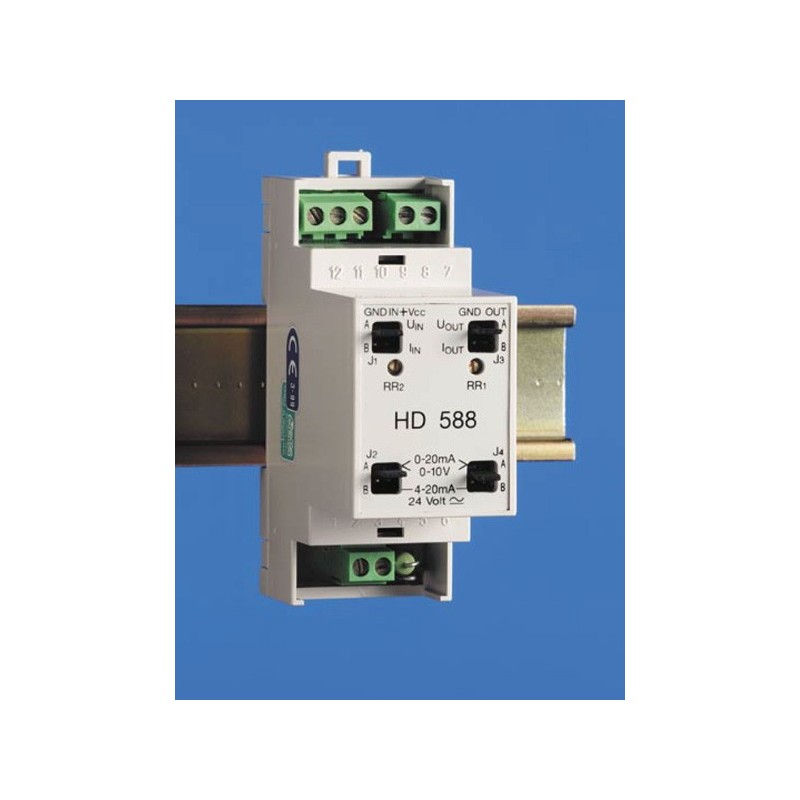

CONVERTISSEUR MODULAIRE DE SIGNAUX HD 588 AVEC SÉPARATION
GALVANIQUE À 3 VOIES POUR L’ÉLABORATION DE SIGNAUX ANALOGIQUES
0÷20mA
4÷20mA
0÷10V
Le convertisseur construit dans un boîtier à 2 modules DIN pour guide
asymétrique 35 mm. offre une conversion des signaux analogiques entre l’entrée
et la sortie, et une séparation galvanique complète entre l’entrée, la sortie et
l’alimentation. La configuration du circuit à 3 voies garantit un découplage sûr
le circuit du capteur par rapport au circuit de commande extérieur et évite des
parasites en présence de plusieurs circuits de mesure.
Le module convertisseur HD 588 est composé de la façon suivante:
– étage d’entrée universelle avec conversion du signal de tension en fréquence;
– étage de sortie universelle avec conversion du signal de fréquence en tension;
– étage d’alimentation.
La configuration peut être modifiée par l’intermédiaire de pontets et,
caractéristique importante, il est possible de modifier le type d’entrée et de sortie
sans devoir étalonner à nouveau le convertisseur. Le HD 588 permet, par de
simples opérations, jusqu’à 9 combinaisons différentes d’entrée et de sortie

Données Techniques :

ENTRÉE:                                            CONFIGURATION:
Signal d’entrée:                              0÷10Vdc 0÷20mA 4÷20mA
Surcharge maximum:                         11Vdc 22mA 22mA
Impédance d’entrée:                              100KΩ 51Ω 51Ω
SORTIE:
Signal de sortie:                               0÷10Vdc 0÷20mA 4÷20mA
Charge maximum:                                 5mA 500Ω 500Ω
Impédance de sortie:                              0.1Ω 1MΩ 1MΩ
ALIMENTATION:
Tension d’entrée:                                  12÷24 V ~– ± 10%
Absorption:                                                    80mA
PERFORMANCES:
Linéarité:                                                        0,2%
Dérive du zéro:                          0,02%/°C se référant à l’échelle totale
Dérive d’échelle totale:               0,02%/°C se référant au signal appliqué
Temps de réponse:                    0,3 secondes à 63% de la valeur finale
                                                  1 seconde à 99,9% de la valeur finale
Isolation:                                           3 kV à 50 Hz pour 1 minute.
Température de travail:            -10°C …50°C (c’est la température maximum à laquelle l’électronique peut travailler)
