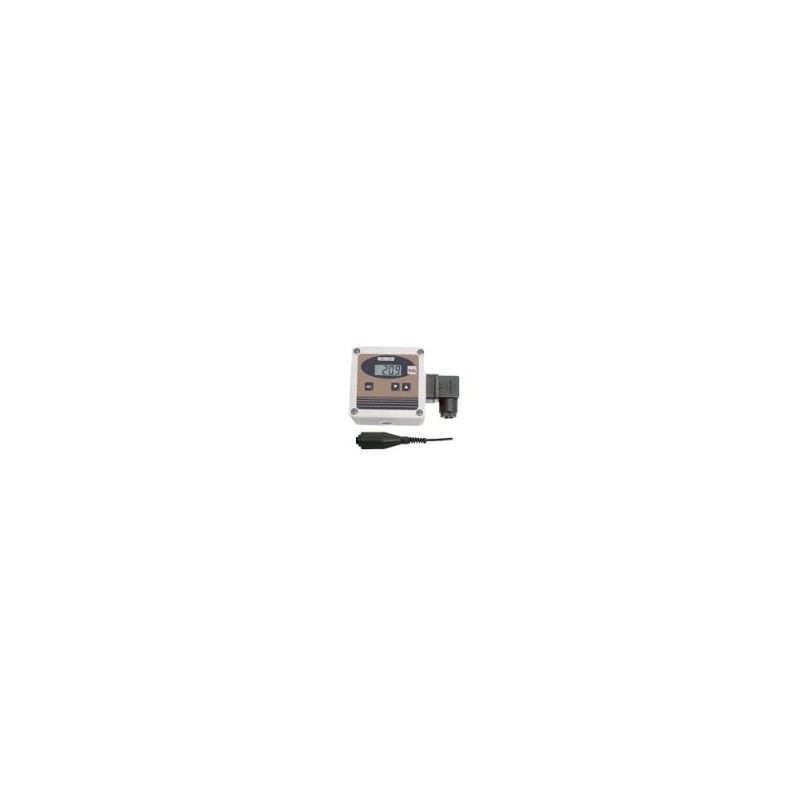

Convertisseur de mesure d’oxygène atmosphérique
Transducteur de mesure d’oxygène dans l’air incl. capteur; Pour les gaz protecteurs en général, précise même avec des mesures très faibles (par exemple <0,5 vol. % O2) et au-dessus de 35 vol. % O2 (GOEL 381)
Transducteur de mesure d’oxygène dans l’air incl. capteur; Pour les gaz protecteurs à haute concentration en O2 et teneur en oxygène <35 vol.% O2 (GOEL 381)
Données Techniques :
Plages de mesure :
Concentration en oxygène : 0,0 … 100,0 % O2 (gazeux)
- OXY 3690 MP : plage recommandée 0,2 … 35,0 vol.% O2 (précision réduite à l’extérieur)
- OXY 3690 MP-LO : convient également pour des valeurs ≤0,2 vol.% O2
Température : -20,0 … 50,0 °C
Dispositif de précision (à température nominale 25 °C) :
- Oxygène : ±0,1 % ±1 chiffre
- Température : ±0,1 °C ±1 chiffre
Signal de sortie (uniquement O2) : 4 … 20 mA (2 fils – standard), 0 … 10 V (3 fils – option)
Isolation électrique : entrée électriquement isolée
Énergie auxiliaire : 12 … 30 V DC (à la sortie 4 … 20 mA) 18 … 30 V DC (à la sortie 0 … 10 V – option)
Permanente impédance (à 4 … 20 mA): RA [Ω] ≤ (Uv [V] – 12 V) / 0,02 A
Charge admissible (à 0 … 10 Volts): RL >3000 Ω
Condition de fonctionnement : 0 … +50 °C, 0 … 95 % HR (sans condensation)
Température de stockage : -20 … +70 °C
Tension inverse pro- protection : 50 V en permanence
Affichage : env. Écran LCD à 4 chiffres de 10 mm de haut
Boîtier : ABS (IP65 – à l’exception de la prise du capteur)
Dimensions : 82 x 80 x 55 mm (sans fiche coudée et fiche capteur)
Raccordement électrique : fiche coudée selon. selon EN 175301-803/A (IP65), max. fil section : 1,5 mm², diamètre du fil de 4,5 … 7 mm
Raccordement du capteur : connecteur jack 5 broches, vissable
Étalonnage : étalonnage 1 point dans l’air atmosphérique
Compensation de pression d’air : 500 … 2000 hPa abs., entrée manuelle
Capteur D’oxygène :
Type de capteur : selon version, voir ci-dessus
Plages de mesure : 0,0 … 100,0 % O2
Temps de réponse T90 : <10 s, en fonction de la température
Garantie : 12 mois (en supposant une utilisation appropriée selon le Manuel)
Domaine d’application : adapté à l’air et à l’oxygène pur, aux gaz protecteurs
Température compensation: intégré dans le boîtier du capteur
Câble de raccordement : env. 1,3 m, avec fiche 5 pôles, vissable
Pression de service : 500 … 2000 hPa (statique). Pour les flux d’air et de gaz, utilisez l’option GOO…/MU.
Condition de fonctionnement : 0 … +45 °C, 0 … +95 % HR (sans condensation)
Température de stockage : -15 … +60 °C
